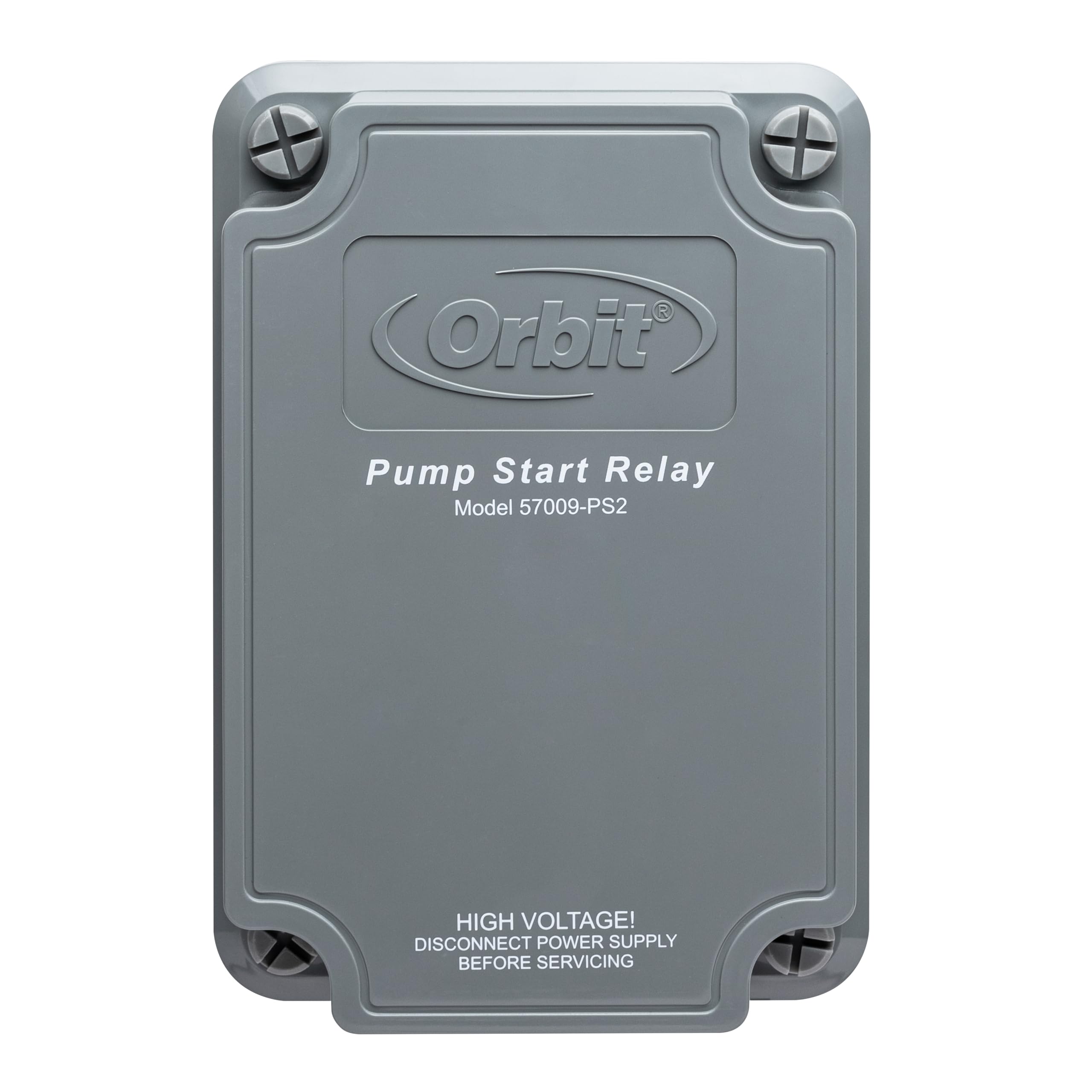

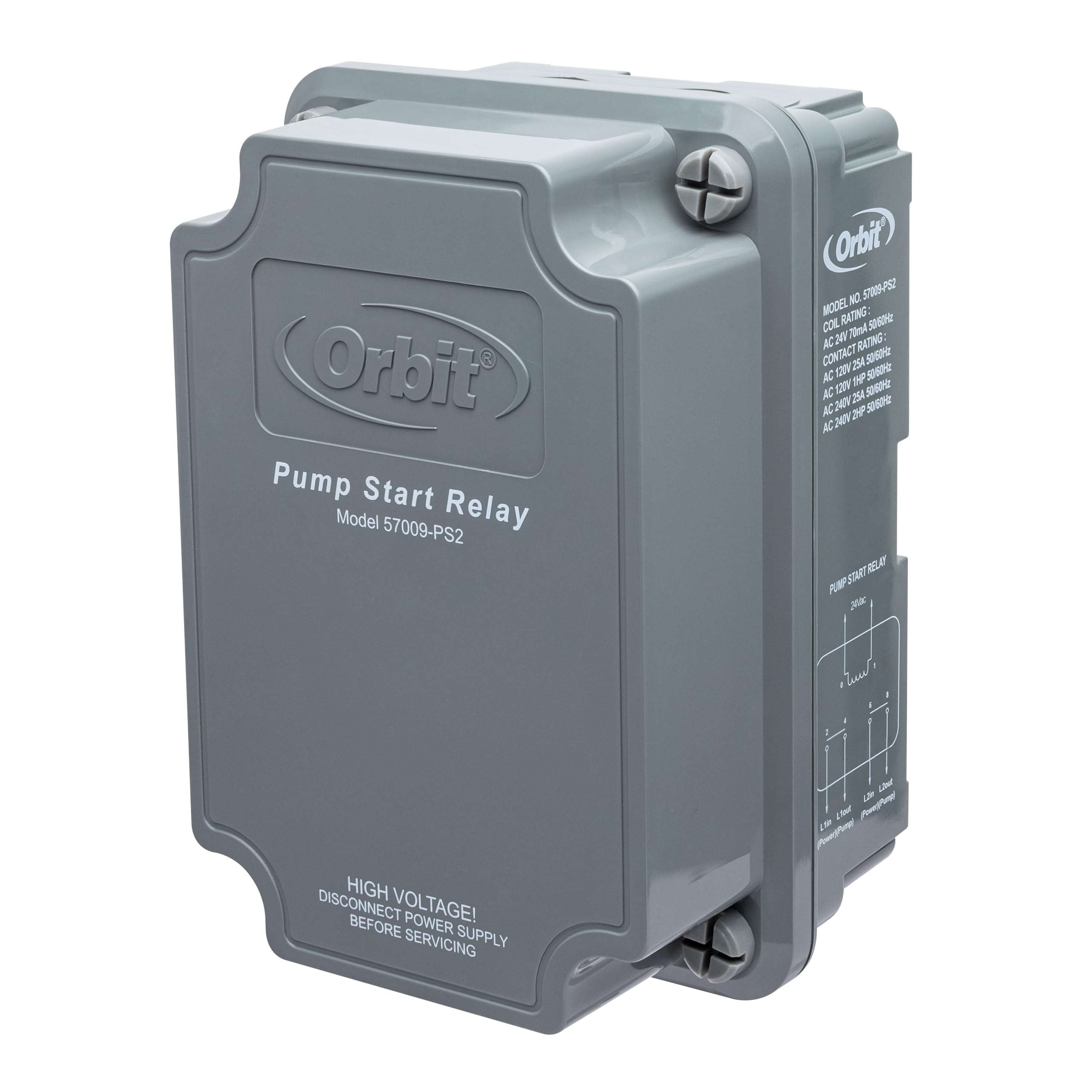

Orbit relé de arranque para bomba de riego 57009 — hasta 2 HP (230V) / 1 HP (120V) y caja resistente exterior

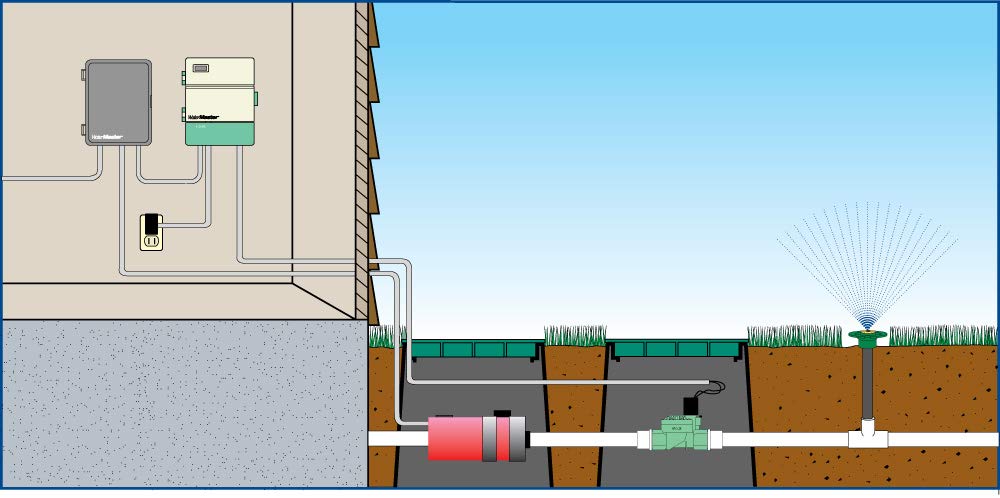

Este relé de arranque está diseñado para integrar bombas de agua con sistemas de riego automáticos, permitiendo que el temporizador active la bomba sin necesidad de intervención manual. Funciona con diversas fuentes de agua —pozos, estanques y boreholes— y ofrece una instalación sencilla gracias a sus conexiones de 24 VAC que enlazan el controlador con el relé. Su caja resistente a la intemperie facilita la colocación en exteriores junto a cajas de válvulas o paneles de control.

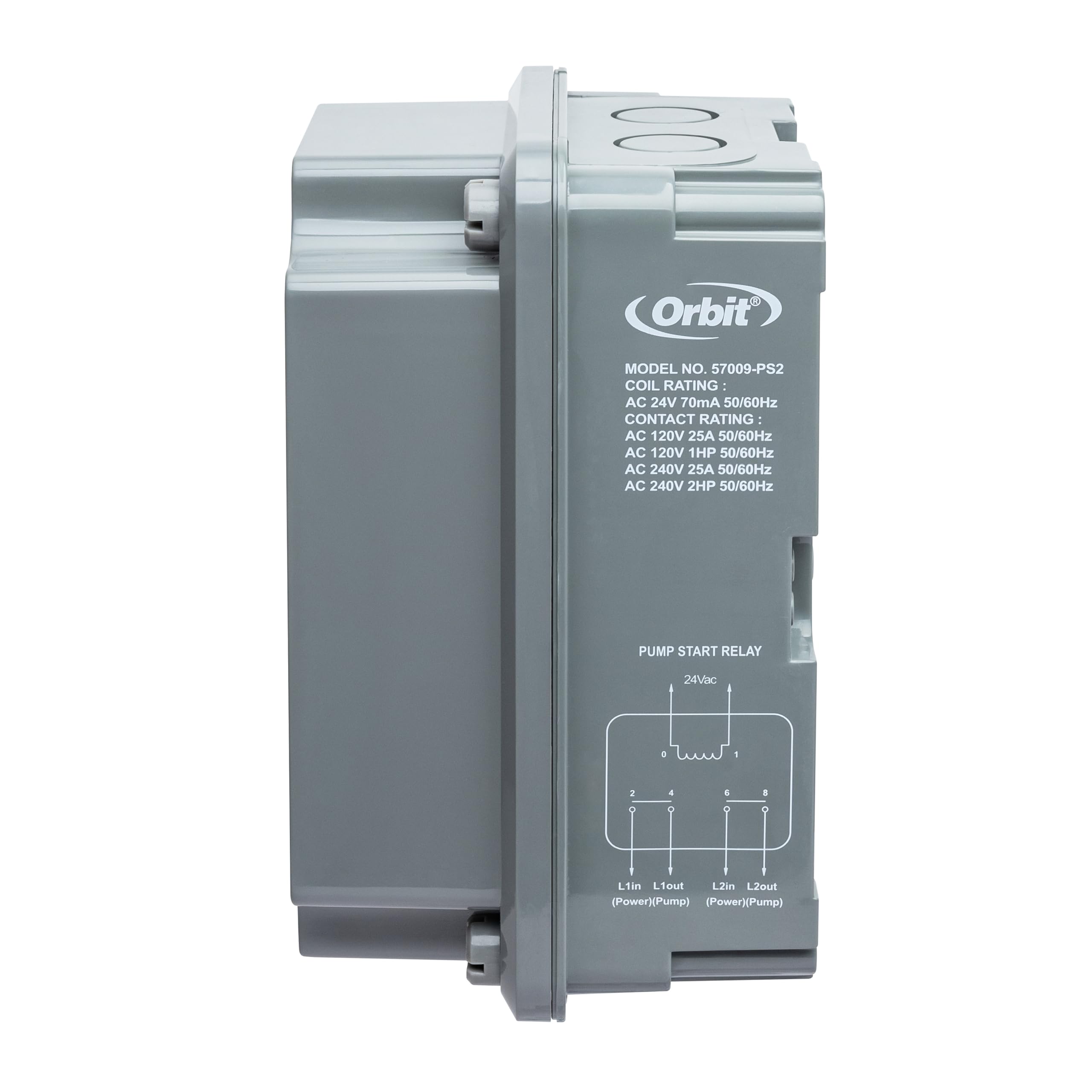

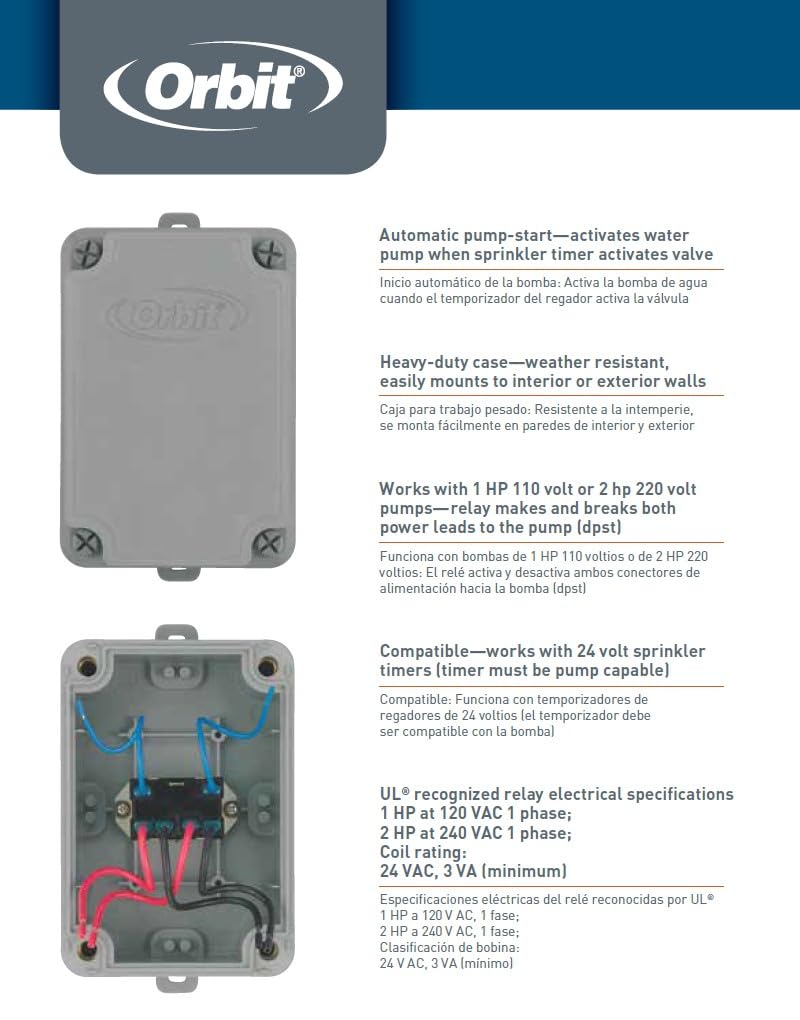

¿Qué capacidades eléctricas maneja este relé Orbit y cómo se aplica?

El Orbit 57009 controla el encendido de la bomba mediante la señal de 24 VAC del programador. Soporta bombas domésticas de distinto voltaje según la potencia, lo que lo hace apropiado tanto para instalaciones residenciales como para pequeñas aplicaciones comerciales.

• Actúa bombas de 120 VAC hasta 1 HP.
• Actúa bombas de 230 VAC hasta 2 HP.
• Se conecta al cableado de 24 VAC del controlador de riego.
• Ideal para pozos, estanques y boreholes con agua fría.

¿Cómo se instala y qué conexiones requiere?

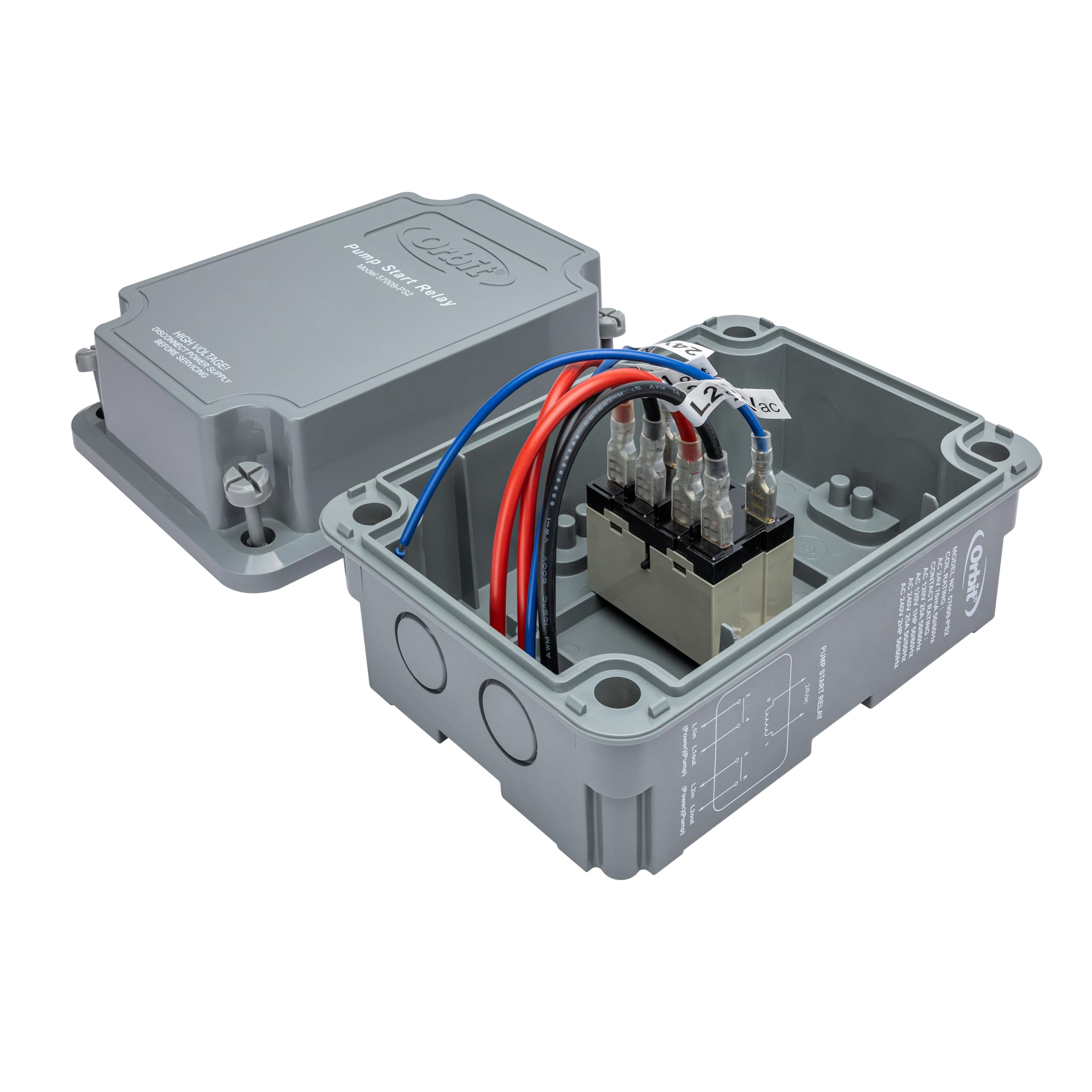

La instalación es directa: conecte las salidas de 24 VAC del controlador al relé y las líneas de alimentación de la bomba al relé según esquema. La carcasa robusta y resistente al agua protege los componentes eléctricos cuando se instala en exteriores.

• Entradas: dos cables de 24 VAC desde el programador.
• Salidas: terminales para alimentación de la bomba (120/230 VAC según modelo).
• Montaje: puede fijarse cerca del controlador o dentro de una caja exterior.
• Material: envolvente ABS resistente a la intemperie.

¿Con qué controladores y sistemas es compatible?

El relé fue fabricado para funcionar con controladores estándar de 24 VAC y es compatible con las principales marcas del mercado, facilitando la integración en instalaciones existentes. No sustituye protecciones adicionales que exijan ciertas bombas; revise especificaciones eléctricas del equipo.

• Compatible con controladores Orbit y Hydro-Rain.
• Funciona con la mayoría de programadores de 24 VAC del mercado.
• Recomendado para uso con agua fría en sistemas de riego.
• No incluye fusibles ni protecciones térmicas internas; use protecciones externas si lo requiere la bomba.

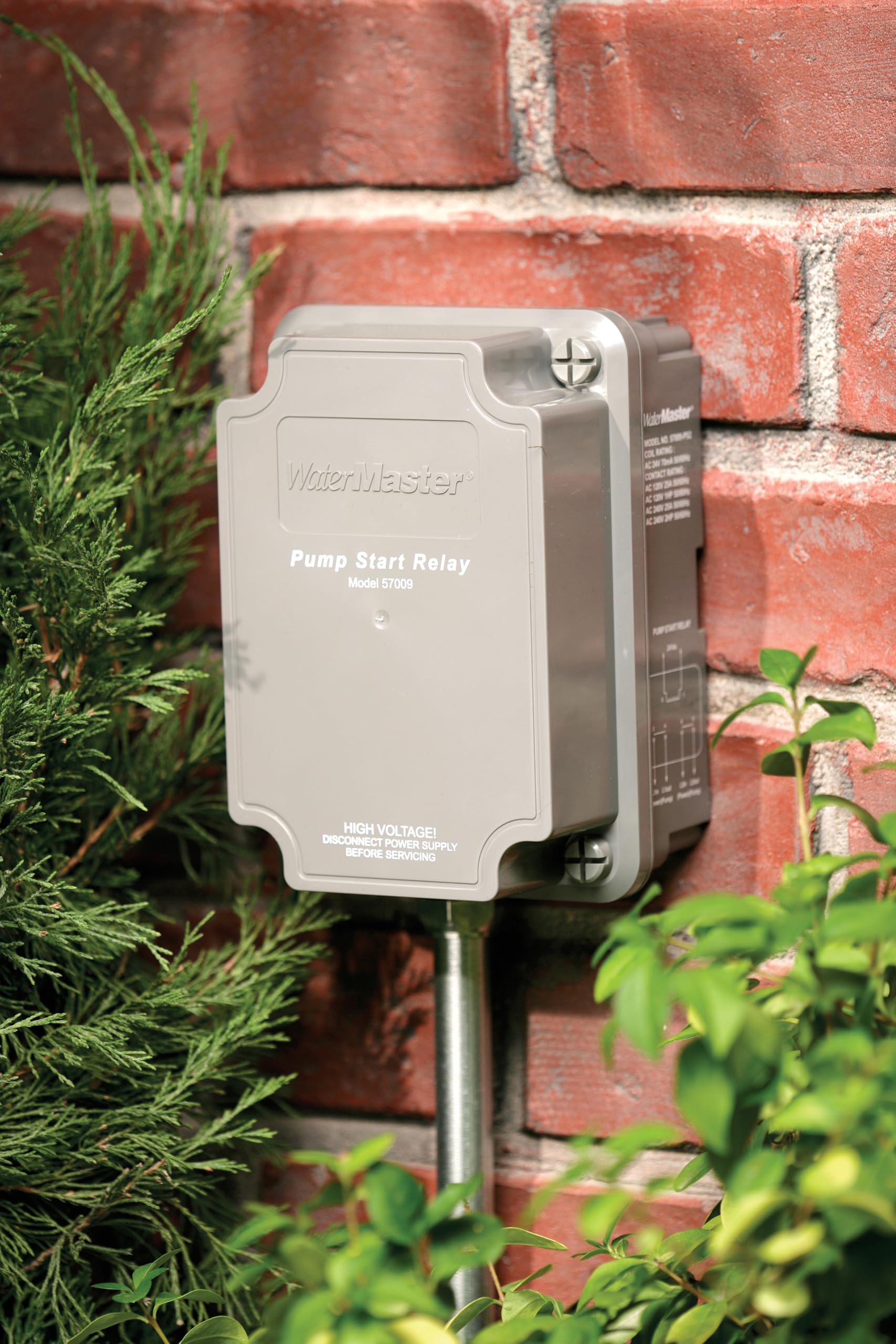

¿Qué ventajas ofrece su carcasa y diseño para uso exterior?

La caja de plástico ABS del relé protege los contactos y conexiones frente a humedad y suciedad, ampliando su durabilidad cuando se instala cerca de válvulas o en armarios exteriores. Su formato compacto facilita la colocación en espacios reducidos.

• Envolvente resistente a la intemperie para instalación al aire libre.
• Diseño compacto que ocupa poco espacio junto al controlador.
• Conexiones accesibles para rápido montaje y mantenimiento.
• Materiales pensados para aplicaciones de riego doméstico y comercial ligero.

Quiénes se benefician de este relé: instaladores de riego, jardineros y propietarios que desean automatizar una bomba con un temporizador de 24 VAC. Es especialmente útil en hogares con pozos o estanques que requieren activar una bomba solo cuando el riego lo solicita, sin modificar el controlador existente. Antes de la compra, verifique que la potencia y el voltaje de su bomba estén dentro de los límites admitidos (1 HP a 120 VAC, 2 HP a 230 VAC) y añada protecciones eléctricas adicionales si su instalación lo requiere.
